SOLAR HEATING SYSTEM
태양열난방
태양열을 난방에 활용하고 기존 설비와의 연계 가능성을 현장 조건에 맞춰 검토합니다.
- 태양열 집열
- 난방 연계
- 시스템 구성
핵심 설명
태양열난방은 태양열 집열기에서 얻은 열을 축열탱크에 모아 두었다가 바닥난방 등 기존 난방 설비와 연계해 사용하는 시스템입니다. 흐름은 집열 → 축열 → 열 전달 → 기존 난방 설비 연계 순으로 이어지며, 태양열만으로 부족한 열량은 보일러 등 보조 난방과 자동으로 전환·병행되도록 구성하는 것이 일반적입니다.
태양열난방은 기존 난방 배관을 완전히 대체하기보다, 대부분 기존 설비와 함께 연계해 구성됩니다. 일사량이 충분한 시간에는 태양열이 우선 공급되고, 부족한 경우 기존 보일러 등이 자동으로 개입해 난방을 이어가는 방식이 많이 사용됩니다.
태양열난방만으로 모든 계절, 모든 건물의 난방이 해결된다고 보기는 어렵습니다. 건물의 단열 상태, 축열탱크 용량, 지역의 일조 조건에 따라 실제 기여도가 달라지므로, 현장 조건을 확인한 뒤 현실적인 구성을 안내해 드립니다.
주요 구성
| 구성요소 | 역할 |
|---|---|
| 집열기 | 옥상·지붕에 설치되어 태양열을 흡수 |
| 축열탱크 | 집열한 열을 저장 |
| 난방 연계 배관 | 축열탱크의 열을 기존 난방 설비로 전달 |
| 제어반 | 태양열과 보조 난방 사이 자동 전환 제어 |
| 보조 난방(보일러 등) | 태양열이 부족한 시간대를 보완 |

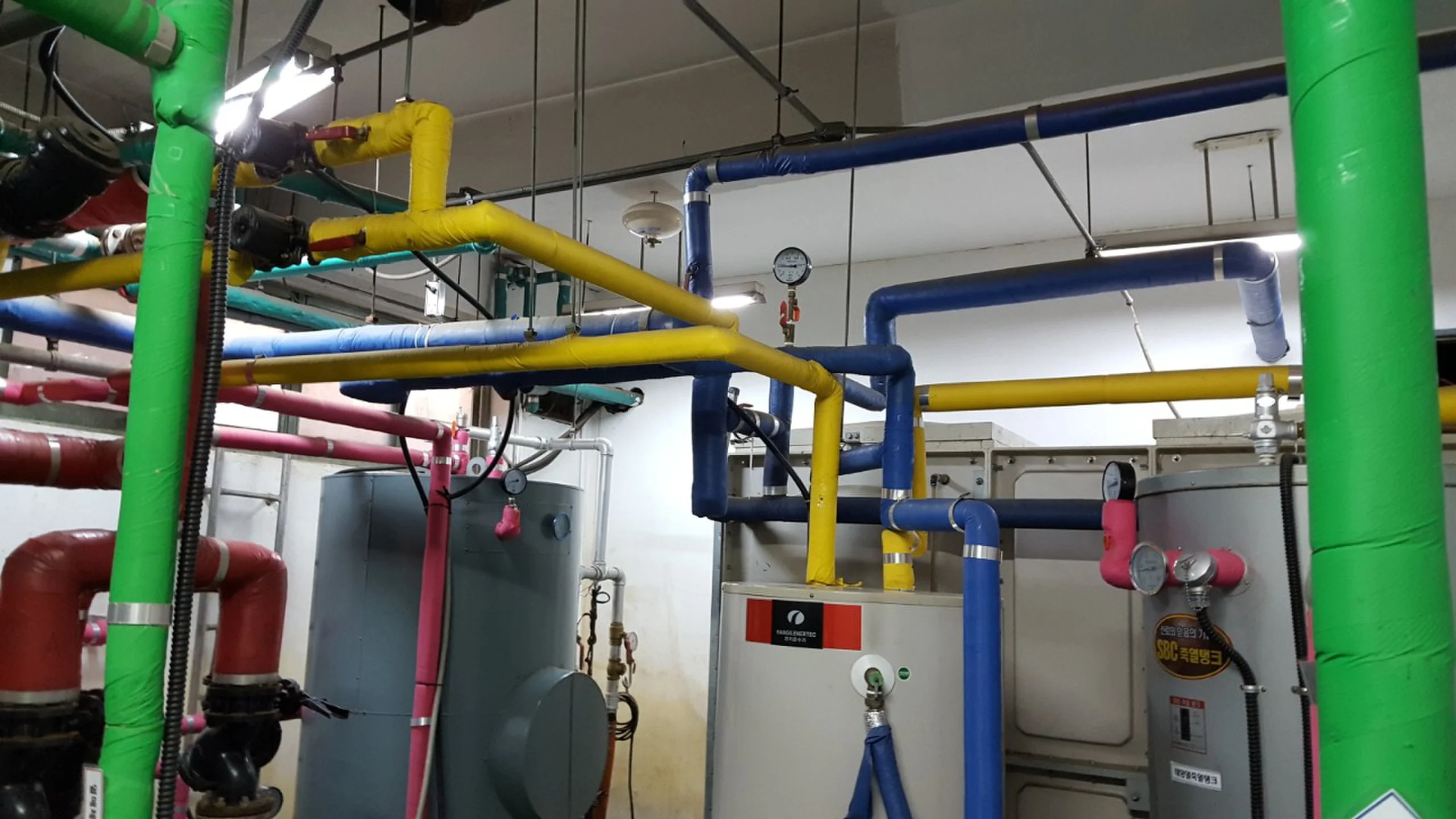

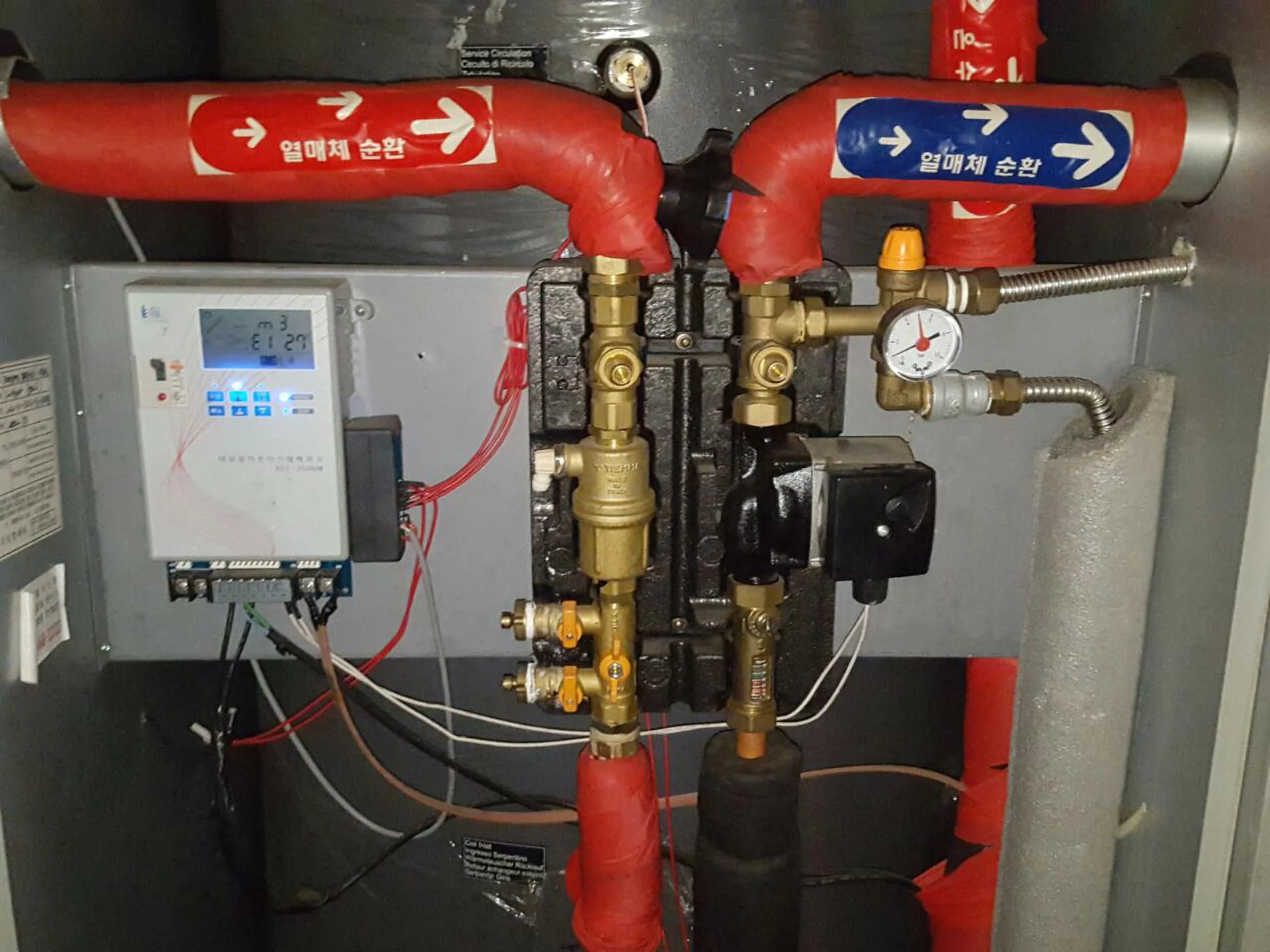

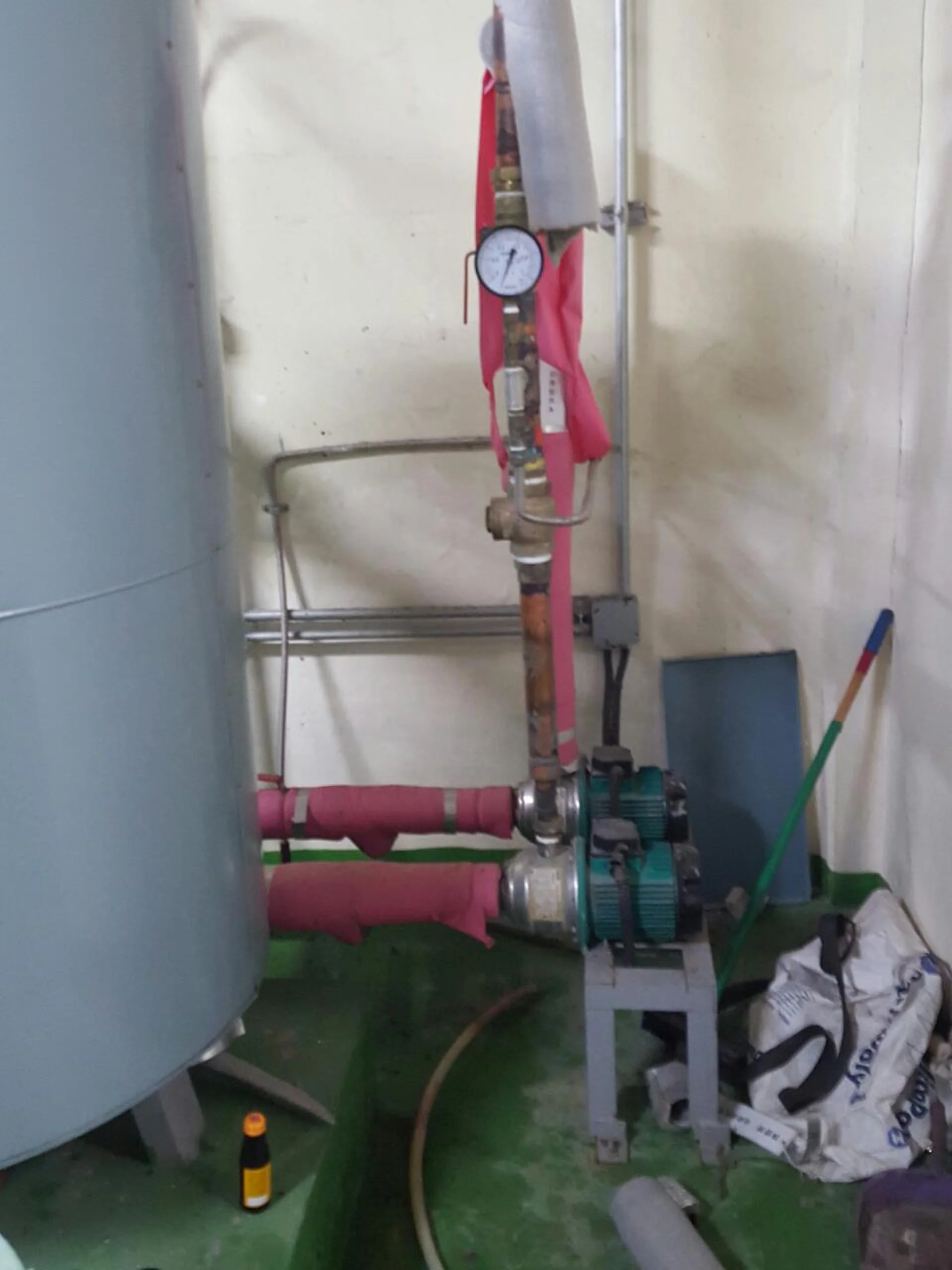

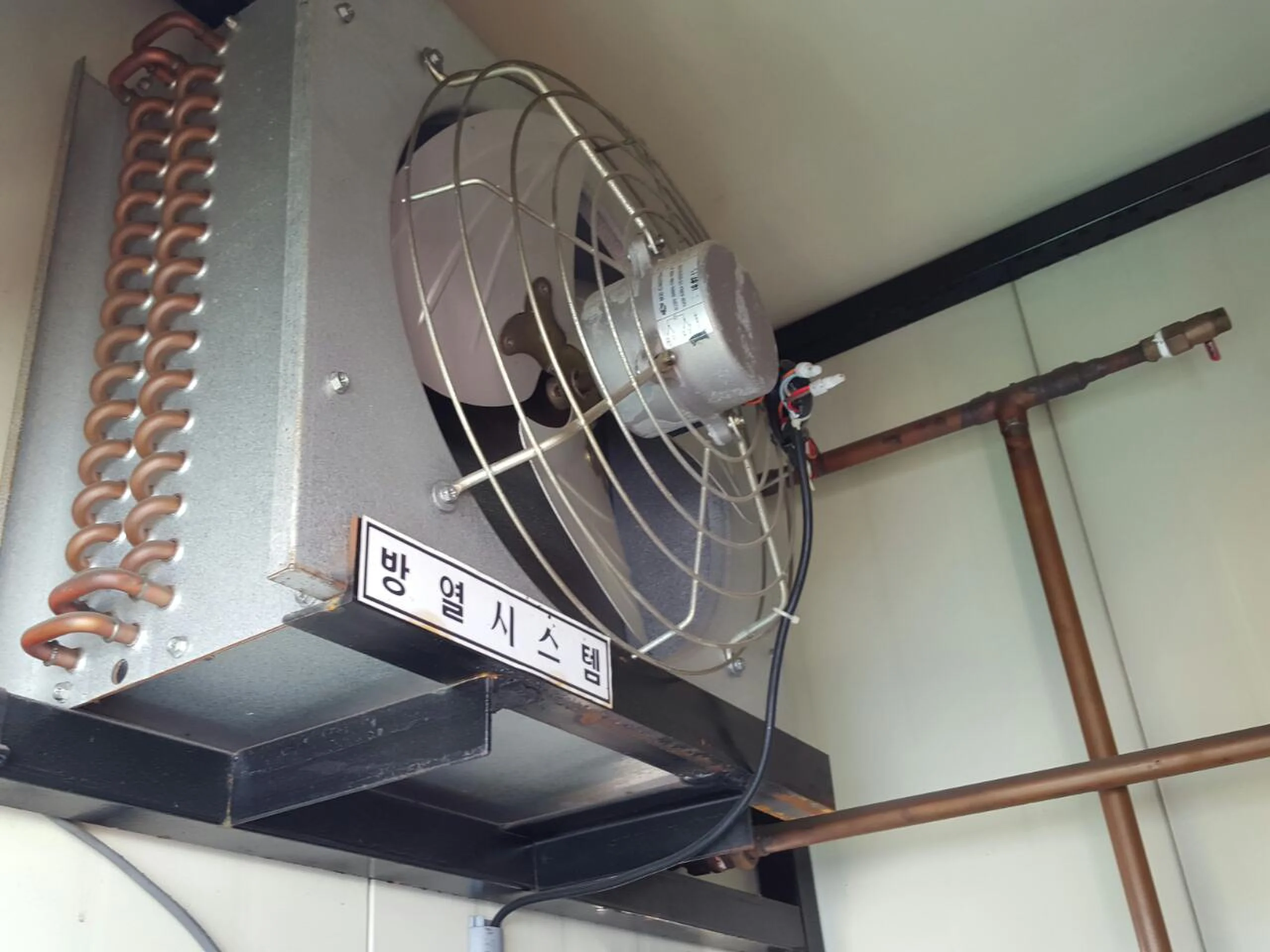

관련 현장사진
시스템 작동 방식
집열부에서 얻은 열은 축열탱크에 저장되며, 이 열은 바닥난방 등 기존 난방 배관과 연계되어 실내를 데우는 데 사용됩니다. 일사량이 충분한 시간에는 태양열이 우선 사용되고, 밤이나 흐린 날처럼 열량이 부족한 시간에는 보조 난방이 자동으로 전환되어 난방을 이어갑니다.
적용 공간
단독주택
기존 바닥난방과 연계해 보조 난방원으로 구성할 수 있습니다.
전원주택
옥상·마당 등 집열기 설치 공간이 있는 전원주택에서 검토할 수 있습니다.
농가주택
난방 수요가 꾸준한 농가주택에서 보조 난방원으로 활용할 수 있습니다.
상업시설
건물 단열 상태와 난방 부하를 고려해 상업시설에도 구성할 수 있습니다.
농업시설
축열탱크를 활용해 필요한 시간대에 난방을 공급하는 방식으로 검토합니다.
업무·공공시설
기존 난방 설비와의 연계 가능 여부를 확인한 뒤 적용을 검토합니다.
설치 전 확인사항
- 집열기 설치 위치의 방향과 일조 조건, 적재하중
- 축열탱크를 설치할 공간의 확보 여부
- 기존 난방 배관(바닥난방 등)과 연계할 수 있는 구조인지 여부
- 건물 단열 상태와 난방 부하(필요한 열량) 수준
설치 및 시공 과정
- 1 현장·난방 부하 확인 건물 단열 상태와 난방에 필요한 열량을 확인합니다.
- 2 집열·축열 규모 산정 난방 부하에 맞는 집열기·축열탱크 규모를 정합니다.
- 3 기존 난방 배관 검토 바닥난방 등 기존 배관과의 연계 방식을 검토합니다.
- 4 집열부·축열탱크 설치 집열기와 축열탱크를 설치하고 배관을 연결합니다.
- 5 보조 난방 자동 전환 설정 태양열과 보조 난방 사이 전환 로직을 설정합니다.
- 6 시운전 및 운전 안내 정상 작동을 확인하고 계절별 운전 방식을 안내합니다.
관리 및 점검
태양열난방은 축열탱크의 온도 유지 상태, 난방 배관 연결부의 누수 여부, 보조 난방으로의 자동 전환이 정상적으로 이루어지는지를 정기적으로 점검해야 합니다. 난방 시즌 전후로 점검하면 안정적으로 시스템을 운영할 수 있습니다.
태양열난방 시공사례

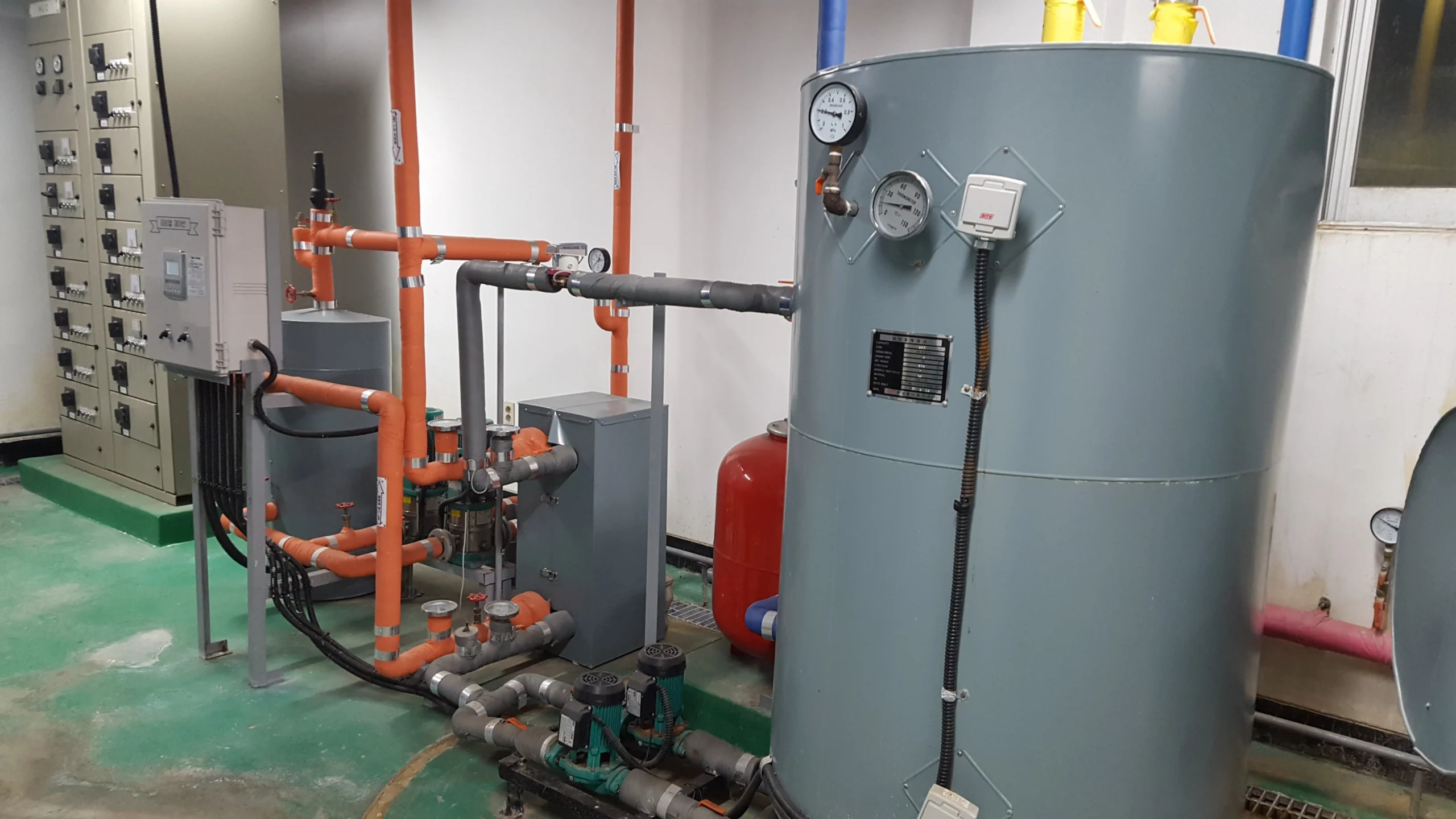

- 설비 종류
- 축열탱크 및 난방 배관
- 현장 조건
- 기존 난방 설비 연계 설치
- 작업 내용
- 축열탱크 설치 후 바닥난방 배관과 연결
- 완료 상태
- 난방 연계 배관 설치 완료

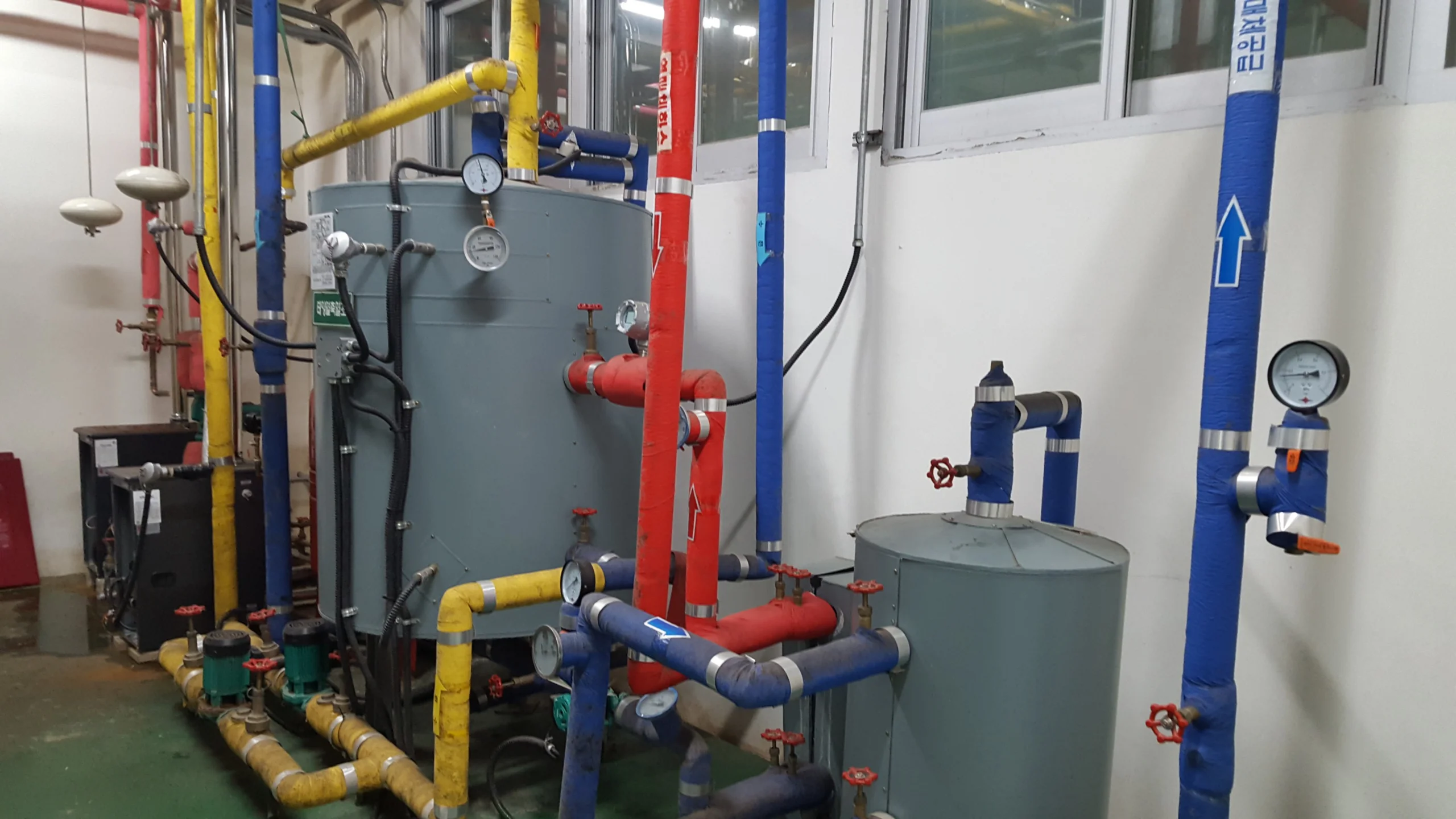

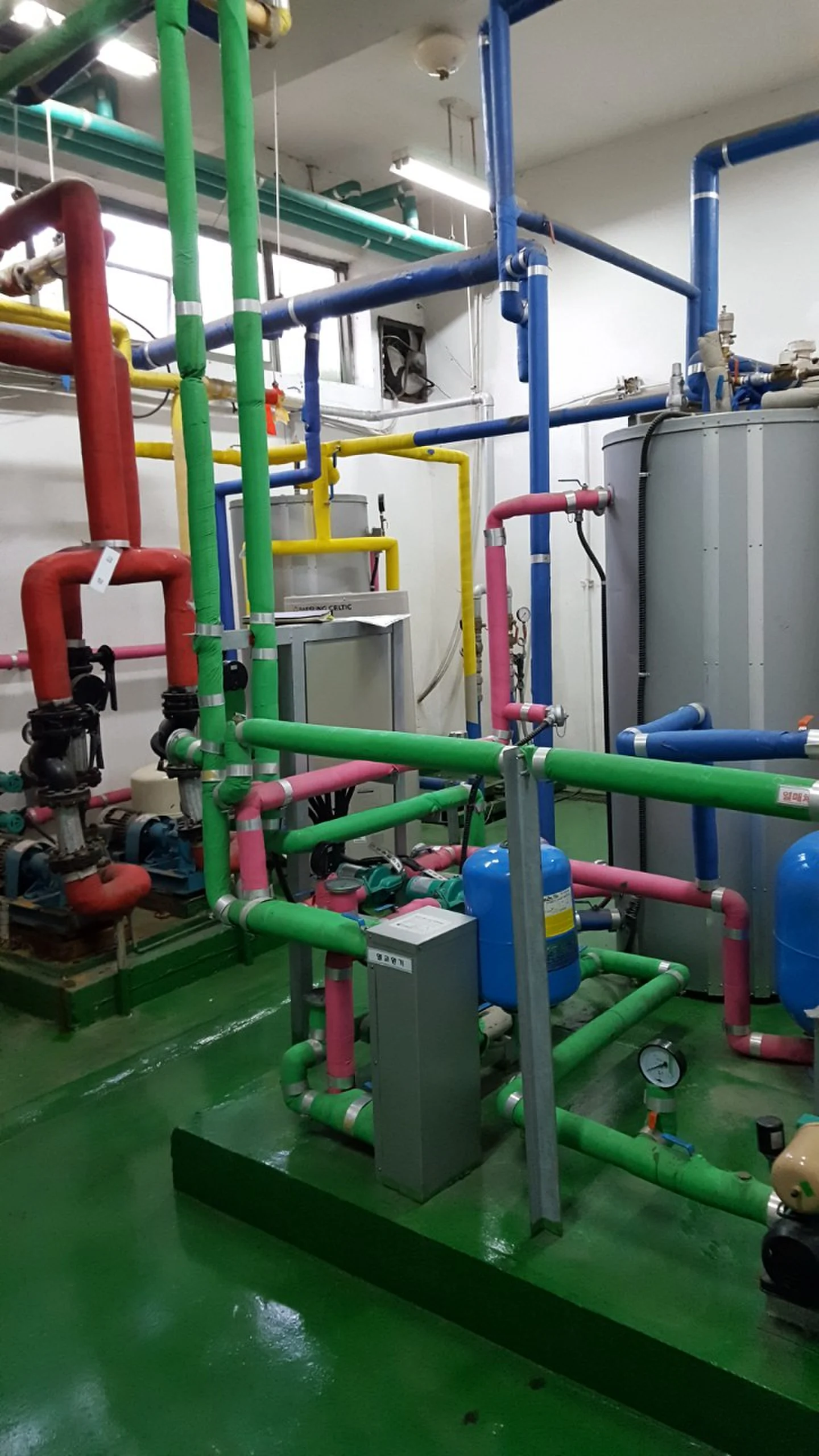

- 설비 종류
- 다계통 난방 배관
- 현장 조건
- 복수 계통 난방 배관 시공
- 작업 내용
- 계통별 배관 분리 시공 및 밸브 연결
- 완료 상태
- 다계통 배관 시공 완료

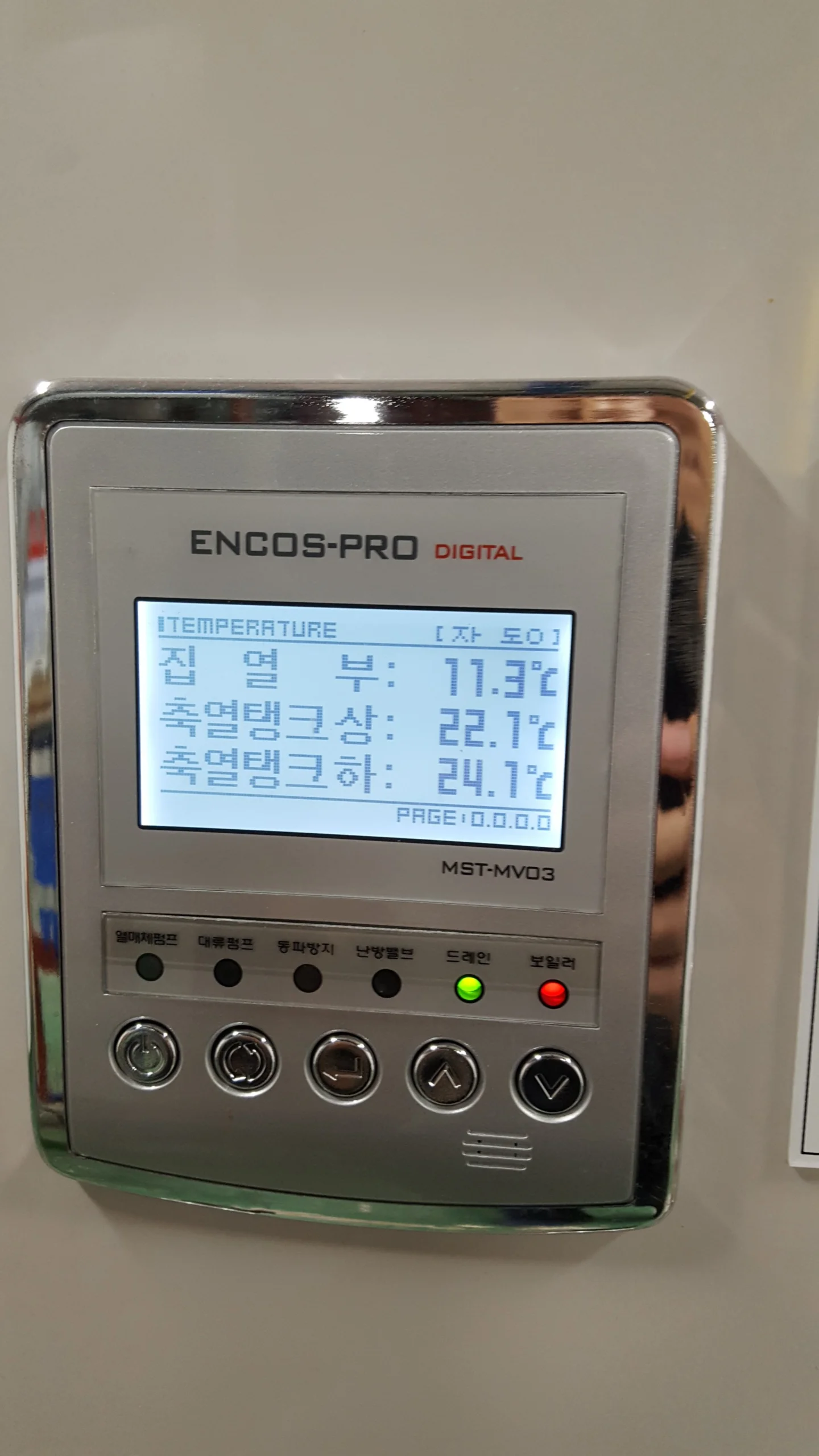

- 설비 종류
- 자동 제어기
- 현장 조건
- 운전 상태 점검 요청
- 작업 내용
- 집열부·축열탱크 온도 표시값 확인
- 완료 상태
- 정상 운전 상태 확인
자주 묻는 질문
태양열난방만으로 겨울철 난방이 모두 해결되나요?
건물 단열 상태와 지역 일조 조건에 따라 기여도가 달라져, 태양열만으로 모든 난방을 해결하기는 어려운 경우가 많습니다. 대부분 기존 보일러 등 보조 난방과 함께 구성해 부족한 열량을 자동으로 보완하도록 합니다.
기존 바닥난방 배관을 새로 공사해야 하나요?
대부분 기존 바닥난방 배관을 유지한 채 태양열 연계 설비만 추가하는 방식으로 구성합니다. 다만 배관 상태와 연계 방식에 따라 일부 공사가 필요할 수 있어 현장 확인이 필요합니다.
축열탱크 용량은 어떻게 정하나요?
건물의 난방 부하와 집열기 규모를 함께 고려해 산정합니다. 축열탱크가 너무 작으면 저장된 열이 금방 소진되고, 너무 크면 초기 설치비가 늘어날 수 있어 현장 조건에 맞는 용량을 안내해 드립니다.
태양열난방과 보조 난방은 어떻게 전환되나요?
제어반이 축열탱크의 온도를 감지해 자동으로 전환하도록 구성하는 것이 일반적입니다. 태양열 열량이 충분하면 태양열이 우선 사용되고, 부족하면 보조 난방이 자동으로 개입합니다.
태양열난방 설치 전 무엇을 확인해야 하나요?
집열기를 설치할 지붕·옥상의 방향과 적재하중, 축열탱크를 둘 공간, 기존 난방 배관과의 연계 가능 여부를 먼저 확인해야 합니다. 정확한 구성은 현장 방문 후 안내해 드립니다.
